CHARAKTERYSTYKA SYSTEMU
PLASTEUROP to kompletne rozwiązanie dla pomieszczeń czystych w przemyśle
farmaceutycznym, elektronicznym, spożyczym, laboratoriach i w szpitalnych salach
operacyjnych. System opiera sie na wieloletniej analizie potrzeb klientów i stałym
udoskonalaniu oferowanych produktów. Najważniejsze cechy systemu Plasteurop to:
• Modułowość i kompatybilność
• Odwracalność symetryczna
• Mozliwość wyboru materiałów i systemów połączeń
• Szczelność i odporność na agresywne otoczenie i czyszczenie,
• Kompletność i elastyczność
• Wysoka jakość wykończenia wszystkich elementów i akcesoriów
• Atest PZH dla zastosowań w przemyśle farmaceutycznym, spożywczym,
elektronicznym oraz w laboratoriach i salach operacyjnych

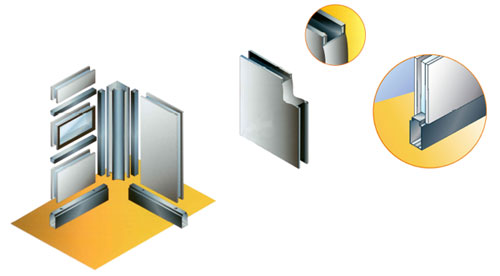

Podstawą systemu są panele, produkowane - w zależności od potrzeb klienta – z różnych
materiałów i w kilku wersjach wykończeniowych
WYMIARY
Szerokość : 1200, 800, 400 mm lub niestandardowa
Wysokość: do 6000 mm (możliwość pionowego nakładania paneli).
Grubość : 50 mm.
WŁAŚCIWOŚCI PANELI
| Rodzaj izolacji | Gęstość kg/m3 | Lambda W/m2 x °C | Klasa ogniowa | Ciężar kg/m2 |
| Poliuretan | 40 | 0,023 | B-s2, d0 (M1) | 12,9 |
| Plaster miodu Alu | 20 | 0,046 | A2-s1, d0 (M0) | 11,9 |
| Wełna mineralna | 130 | 0,041 | A2-s1, d0 (M0) | 17,1 |
PARAMETRY
Blacha ze stali ocynkowanej
• 225g/m2 obustronnie cynkowana, grubość 6/10e według normy NF EN10-147.
• Strona licowa i wewnetrzna malowana farbą podkładową o grubości 5 do 8 mikronów.
• Kolor: standardowo - biały Ral 9010, możliwe inne kolory.
• Połysk : 30 %.
• Folia zabezpieczająca: folia przezroczysta gr. 80 do 120 mikronów.
• Wykończenie lakierem poliestrowym 25 mikronów wstępnie polakierowanym według normy NF
P34301.
Odporność powłoki na srodki chemiczne jest uzależniona od różnych czynników: temperatura,
stężenie, czas kontaktu, etc.
Opcje
• Polerowana blacha ze stali nierdzewnej 304L
• Okładzina z PVDF 35 mikronów lub z PET 55 mikronów
• Okładzina z 4 mm HPL – laminatu wysokociśnieniowego
PAKOWANIE
W wiązkach towarowych (słupki) otoczonych paskiem na palecie drewnianej.
• Wysokość maxi 1200 mm.
• Szerokość maxi 1280 mm.
• Zabezpieczenie narożników poziomych i pionowych pakietu.
• Całość zabezpieczona przezroczystą folią termo-kurczliwą.
Podczas transportu czy przechowywania, pakiety nie powinny być układane jeden na drugim.
Każdy panel jest oznaczony numerem i każda wiązka towaru zawiera listę zawartości pakietu.

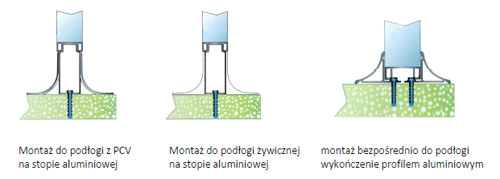

Panele mogą być montowane do podłóg w różny sposób, w zależności od rodzaju podłogi.
Montaż do podłogi z PCV Montaż do podłogi żywicznej montaż bezpośrednio do podłogi
na stopie aluminiowej na stopie aluminiowej wykończenie profilem aluminiowym
DRZWI I OKNA
Przekrój poprzeczny zamontowanego pakietu szybowego

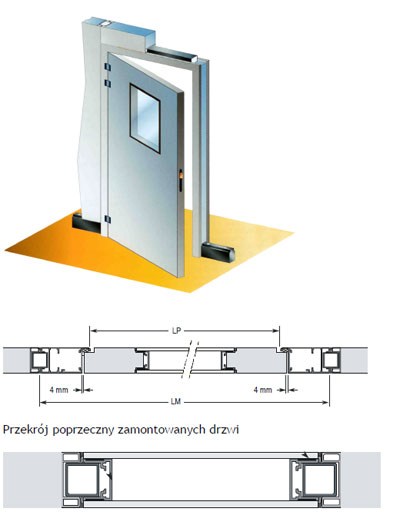

DRZWI UCHYLNE
Drzwi przylegające jedno- lub obustronnie, jedno- lub dwuskrzydłowe składające się w wersji podstawowej z :
• Rdzeń izolacyjny z poliuretanu 38 kg/m3 lub wełny mineralnej M0 (jedynie 50 mm)
• Okładziny z blachy wstępnie polakierowanej na kolor biały RAL 9010 grubość 75/100.
• 3 zawiasy typu Normbau TB82 (albo podobny) koloru czarnego.
• 1 para klamek typu Normbau ZD94F (albo podobne) koloru czarnego.
• 1 para płytek czystości typu Normbau ZL92 (albo podobne) koloru czarnego.
• 1 listwa automatyczna typu Ellen-matic 2K.
Opcje
• Okno przylegające z obu stron 340x620 mm lub 600x800 mm ze szkła złożonego z cienkich warstw.
• Zawiasy z przywołaniem do pierwotnego położenia.
• Dźwignia antypanikowa.
• Odbój elektromagnetyczny
• Zamykacz drzwi (z regulowaną siłą).
• System blokady krzyżowej (możliwość integracji płyty sterowniczej przylegającej)
• Zawiasy ze stali nierdzewnej.
Kolory
• Standardowe RAL: 9010, 3000, 5002, 1018, 6018
• Inne na życzenie
WYMIARY DRZWI w mm
| OPIS | DRZWI JEDNOSKRZYDŁOWE | DRZWI DWUSKRZYDŁOWE | ||||||||
| LP-szerokość w świetle ościeżnicy | 606 | 706 | 806 | 906 | 1006 | 1206 | 1406 | 1606 | 1806 | 2006 |
| LM-szerokość z oscieżnicą | 800 | 900 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
| HP - wysokość w świetle ościeżnicy | 2033 | 2033 | 2033 | 2033 | 2033 | 2033 | 2033 | 2033 | 2033 | 2033 |
| HM-wysokođ z ođcieżnicą | 2130 | 2130 | 2130 | 2130 | 2130 | 2130 | 2130 | 2130 | 2130 | 2130 |
W skład systemu PLASTEUROP wchodza również nastepujące elementy:
• Dwustronnie zlicowane ze scianami lub drzwiami pakiety szybowe ze szkła bezpiecznego, z
możliwością instalacji szyb odbłyskowych, filtrów przeciw UV oraz żaluzji wewnętrznych
• System sufitów podwieszanych modułowych lub pełnych, z wypełnieniem z wełny
mineralnej, typu walk-on
• System profili maskujących i wyobleń aluminium lub PCV
• Drzwi przesuwne do pomieszczeń czystych
• Kanały instalacyjne szerokości paneli, dla instalacji elektrycznych i rurowych
• Oprawy oświetleniowe dla pomieszczeń czystych, zlicowane z różnymi typami sufitów,
obsługiwane od dołu lub od góry
• Podłogi z PCV o różnych własciwościach mechanicznych, antystatycznych i odporności na
związki chemiczne
• Panele techniczne i panele demontowalne

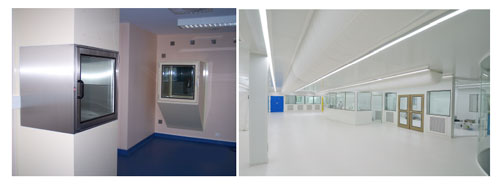

• Okna podawcze z różnymi opcjami wyposażenia
• Systemy blokad krzyżowych dla śluz osobowych, kontrolujace 2, 3 lub 4 drzwi
• Wyposażenie pomieszczeń czystych – na indywidualne życzenie klienta
KLUCZOWE DANE LICZBOWE
Stan zatrudnienia: 85 pracowników etatowych
Powierzchnia Produkcyjna Zakładu: 16 000 m2
Salon wystawowy 150 m2
Zdolności produkcyjne dot. paneli
Panele wtryskowe : 500 000 m/rok
Panele sklejane : 200 000 m/rok
Panele poliestrowe: 120 000 m/rok
Zdolności produkcyjne dot. drzwi 5 000/rok
REFERENCJE
FRANCJA
• AFM/GENETHON Evry
• AVENTIS PASTEUR (Plafonds) Marcy lʼEtoile
• BIOMERIEUX Marcy l'Etoile
• GSK GLAXO SMITHKLINE Evreux
• LABORATOIRES SERVIER Fleury les Aubrais
• LABORATOIRES SERVIER Gidy
• SANOFI PASTEUR Marseille
• SEPTODONT Saint Maur des Fossés
• SMITHKLINE BEECHAM Caen
• SOLVAY PHARMA Châtillon/Chalaronne)
• STRYKER HOWMEDICA Caen
• TRANSGENE Strasbourg
EXPORT
• KODAK Anglia
• PIRELLI Anglia
• GAYOSO WELLCOME Hiszpania
• MERCK Hiszpania
• BAUSCH & LOMB Irlandia
• BIOVAIL Irlandia
• BOSTON SCIENTIFIC Irlandia
• GSK Irlandia
• HOVIONE Portugalia
• NOVARTIS Szwajcaria
• AVENTIS PASTEUR Tajlandia
POLSKA
• ANPHARM Grupa Servier
• LABORATORIUM CORNEAL
• CENTRALNY BANK TKANEK AM Warszawa
• INSTYTUT BIOTECHNOLOGII I ANTYBIOTYKÓW
• BIOGENED S.A.
• WYTWÓRNIA SUROWIC I SZCZEPIONEK BIOMED
• HASCO-LEK S.A.
pobierz KATALOG PLASTEUROP
